| 機型 | SBH-8 | SBH-8M |
|---|---|---|
| 規格 | ||
| 床身最大旋徑 | Ø600 mm | |
| 床鞍最大旋徑 | Ø400 mm | |
| 最大加工直徑 | Ø410 mm |
VDI40: Ø305 mm (選配BM55:410 mm) |
| 最大加工長度 | 750/1,000 mm |
VDI40: 750/1,000 mm (選配BM55: 700/950 mm) |
| 兩頂心距離 | 620/870/1,120 mm | |
| 主軸 | ||
| 主軸鼻端 | A2-8 | |
| 主軸轉速 | 3,500 rpm | |
| 主軸前軸承內徑 | Ø130 mm | |
| 主軸通孔徑 | Ø92.2 mm | |
| 棒材送料最大直徑 | Ø78 mm | |
| 油壓夾頭 | 10"/3爪 | |
| 軸向進給 | ||
| X軸行程 | 205+25 mm | |
| Z軸行程 | 550/800/1,050 mm | |
| 快速移動(X/Z) | 20(x)/24(z) m/min | |
| 切削進給速率 | 1-1,000 mm/min | |
| X/Z滾珠螺桿尺寸 | X: Ø32 Z:Ø40 | |

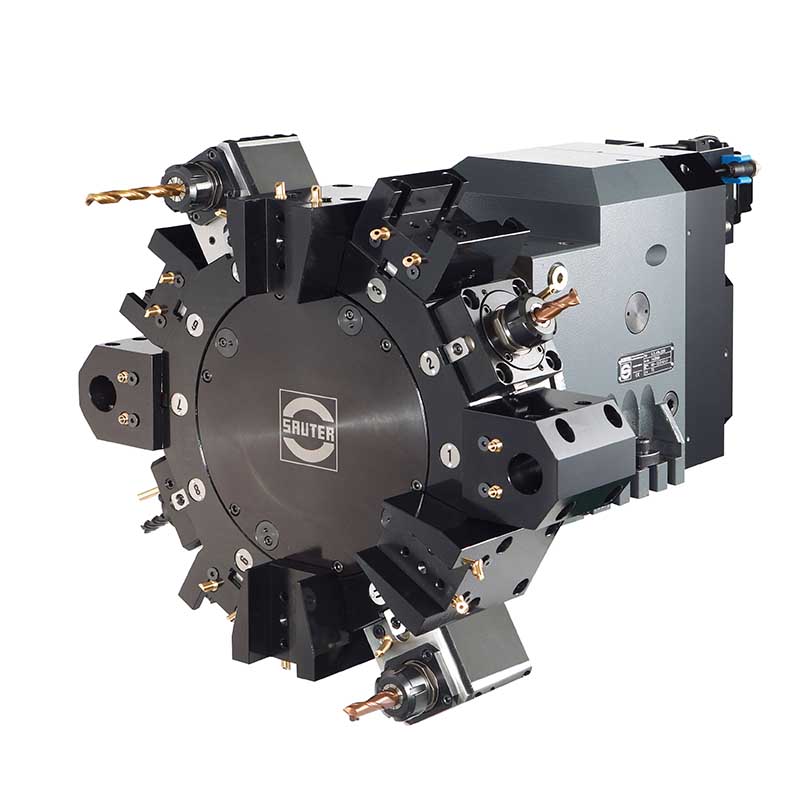

| 刀塔 | ||
| 刀塔型式 | 伺服 | 動力 |
| 刀塔刀數 | 12 pcs | |
| 刀塔尺寸 | 25x25 | VDI 40 |
| 刀座孔徑 | Ø40 mm | |

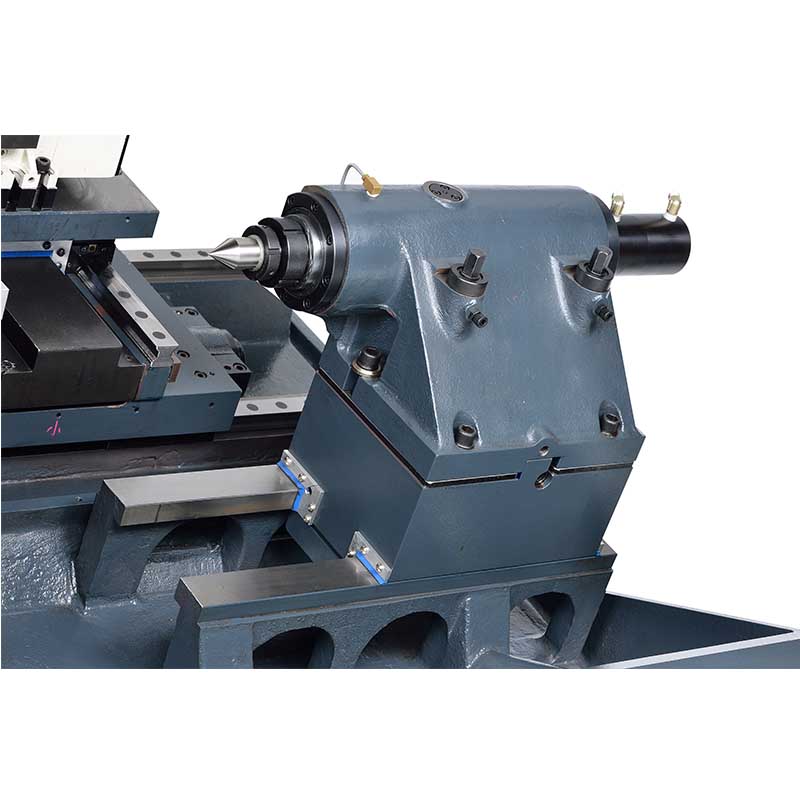

| 尾座 | ||
| 尾座行程 | 550/800/1050 mm | |
| 頂心外徑 | Ø90 mm | |
| 頂心行程 | 102 mm | |
| 頂心錐度 | MT5 | |
| 移動方式 | 手動 | |
| 馬達 | ||
| 主軸馬達 | 15/18.5 Kw | |
| 伺服馬達 | 3/3 Kw | |
| C軸馬達 | 3.7/5.5 Kw | |
| 注油機泵浦 | 70 W | |
| 油壓泵浦 | 3 HP | |
| 冷卻水泵浦 | 0.75 Kw | |
| 排屑機馬達 | 0.2 Kw | |
| 所需動力源 | 35 KVA | |
| 一般規格 | ||
| 液壓箱容量 | 50 L | |
| 水箱容量 | 120/140/160 L | |
| 注油機容量 | 2 L | |
| 空壓需求 | 6 kg/cm2 | |
* 本公司保留機器規格變更之權利，恕不另行通知。
