| 機型 | SBH-6 | SBH-6M |
|---|---|---|
| 規格 | ||
| 床身最大旋徑 | Ø600 mm | |
| 床鞍最大旋徑 | Ø400 mm | |
| 最大加工直徑 | Ø410 mm | Ø300 mm |
| 最大加工長度 | 500/750/1000 mm | |
| 兩頂心距離 | 620/870/1120 mm | |
| 主軸 | ||
| 主軸鼻端 | A2-6 | |
| 主軸轉速 | 4500 rpm | |
| 主軸前軸承內徑 | Ø110 mm | |
| 主軸通孔徑 | Ø76.2 mm | |
| 棒材送料最大直徑 | Ø66 mm | |
| 油壓夾頭 | 8"/3爪 | |
| 軸向進給 | ||
| X軸行程 | 205+25 mm | |
| Z軸行程 | 550/800/1,050 mm | |
| 快速移動(X/Z) | 20(x)/24(z) m/min | |
| 切削進給速率 | 1-1,000 mm/min | |
| X/Z滾珠螺桿尺寸 | X: Ø32 Z:Ø40 | |

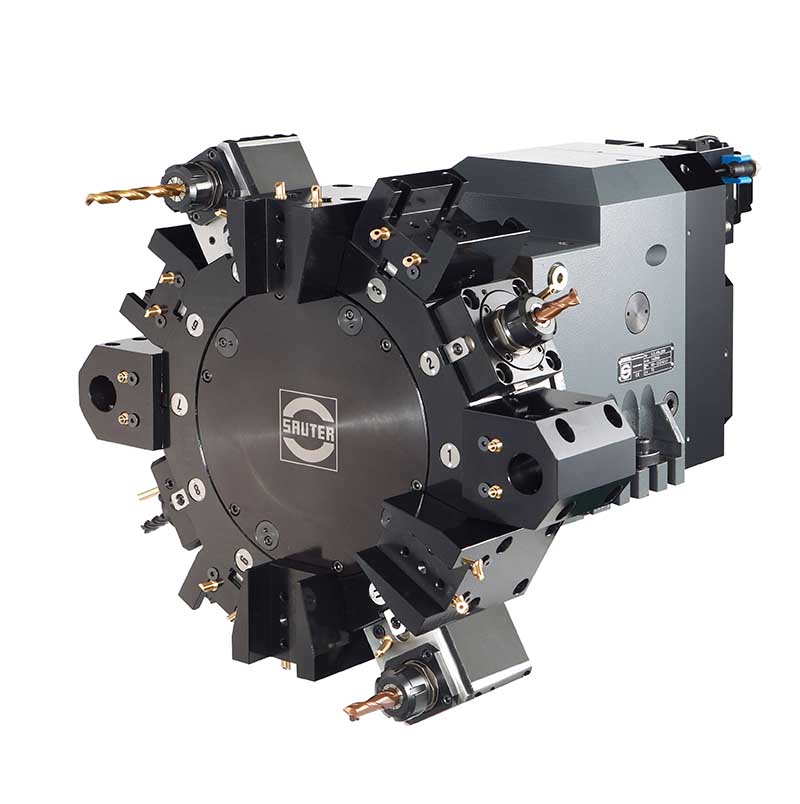

| 刀塔 | ||
| 刀塔型式 | 伺服 | 動力 |
| 刀塔刀數 | 12 pcs | |
| 刀塔尺寸 | 25x25 | VDI 40 |
| 刀座孔徑 | Ø40 mm | |

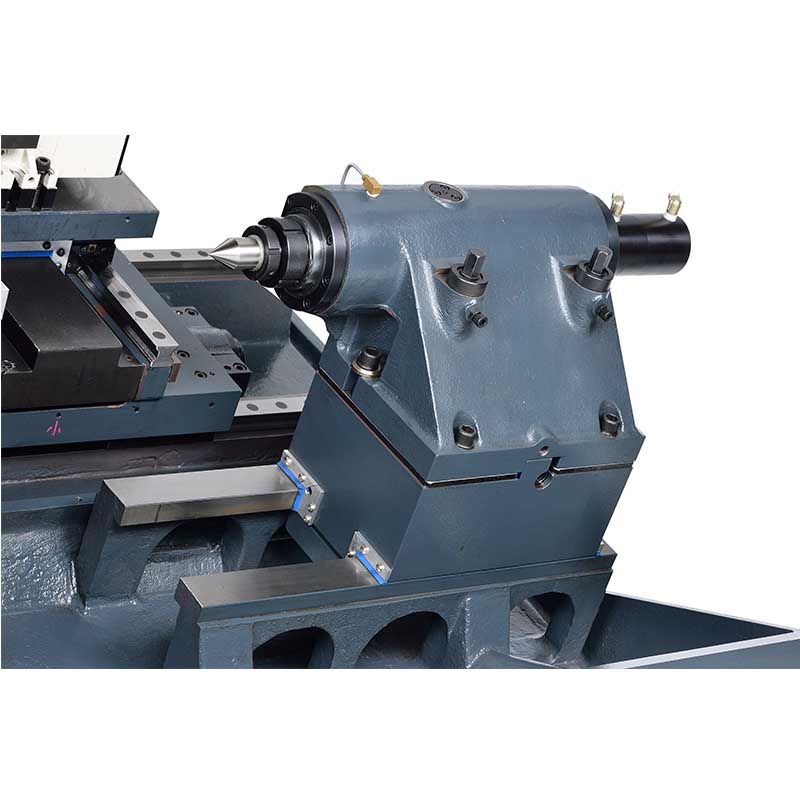

| 尾座 | ||
| 尾座行程 | 550/800/1,050 mm | |
| 頂心外徑 | Ø90 mm | |
| 頂心行程 | 102 mm | |
| 頂心錐度 | MT5 | |
| 移動方式 | Manual | |
| 馬達 | ||
| 主軸馬達 | 11/15 Kw | |
| 伺服馬達 | 3/3 Kw | |
| C軸馬達 | 3.7/5.5 Kw | |
| 注油機泵浦 | 70 W | |
| 油壓泵浦 | 3 HP | |
| 冷卻水泵浦 | 0.75 Kw | |
| 排屑機馬達 | 0.2 Kw | |
| 所需動力源 | 30 KVA | |
| 一般規格 | ||
| 液壓箱容量 | 50 L | |
| 水箱容量 | 120/140/160 L | |
| 注油機容量 | 2 L | |
| 空壓需求 | 6 kg/cm2 | |
* 本公司保留機器規格變更之權利，恕不另行通知。
擁有最佳性價比的SBL系列，機體結構紮實，專為精密且高速加工之需求而打造。X與Z軸配置高精密級線性滑軌，軸向快速移動可達30M/Min， 是高速切削的最佳選擇。

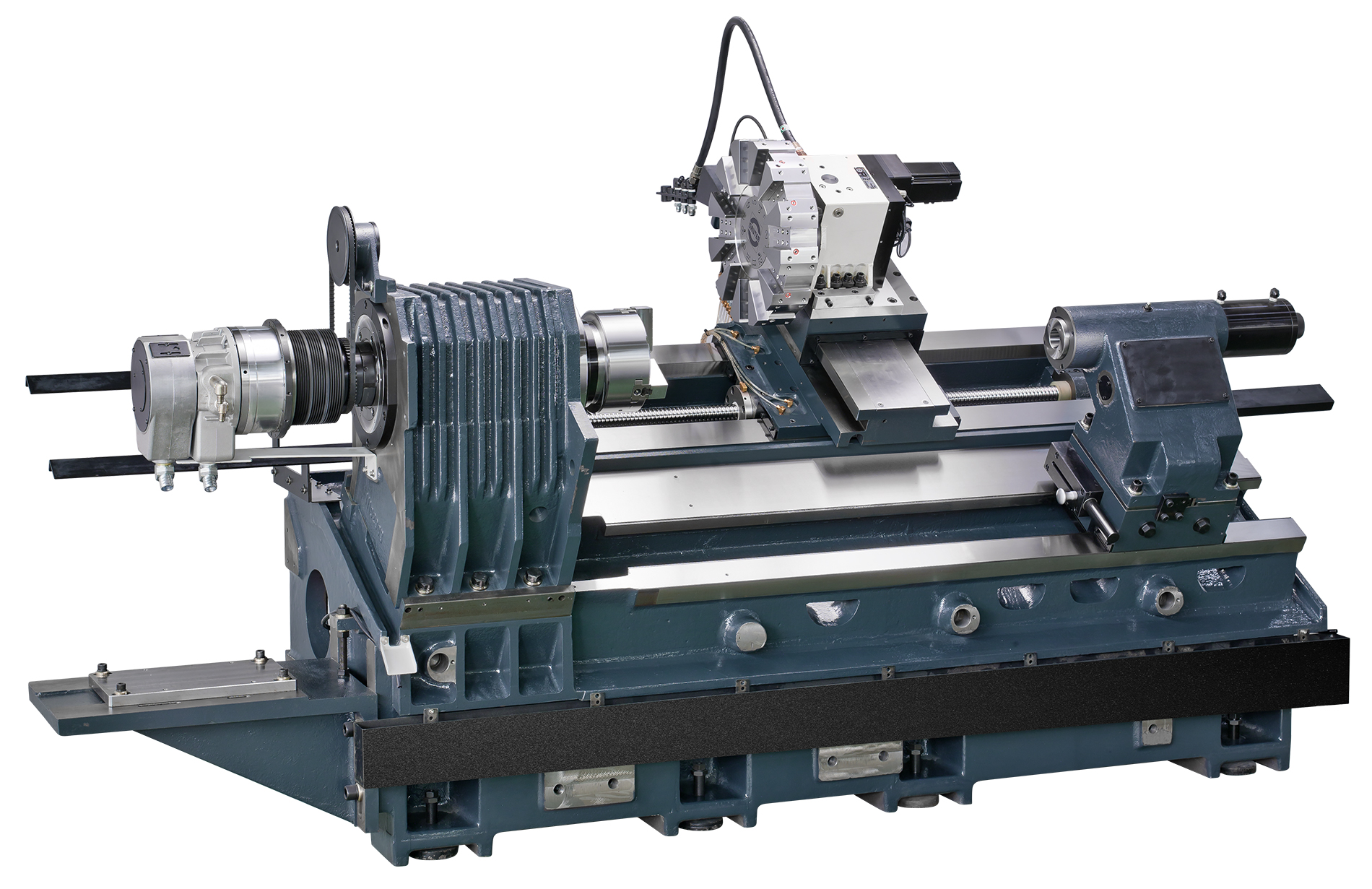

30度斜背一體式床身設計，剛性優異，操作方便且易於排屑。 主要機械結構體均採用米漢納鑄鐵，整體剛性強，結構耐重切削。 X與Z軸為高性能線性滑軌設計，具有高精度、低磨耗及快速移動之特性 。 軸向系統採用C3研磨級滾珠螺桿，確保加工精度穩定性。 全密閉式護罩，徹底隔絕切屑及切削液。
