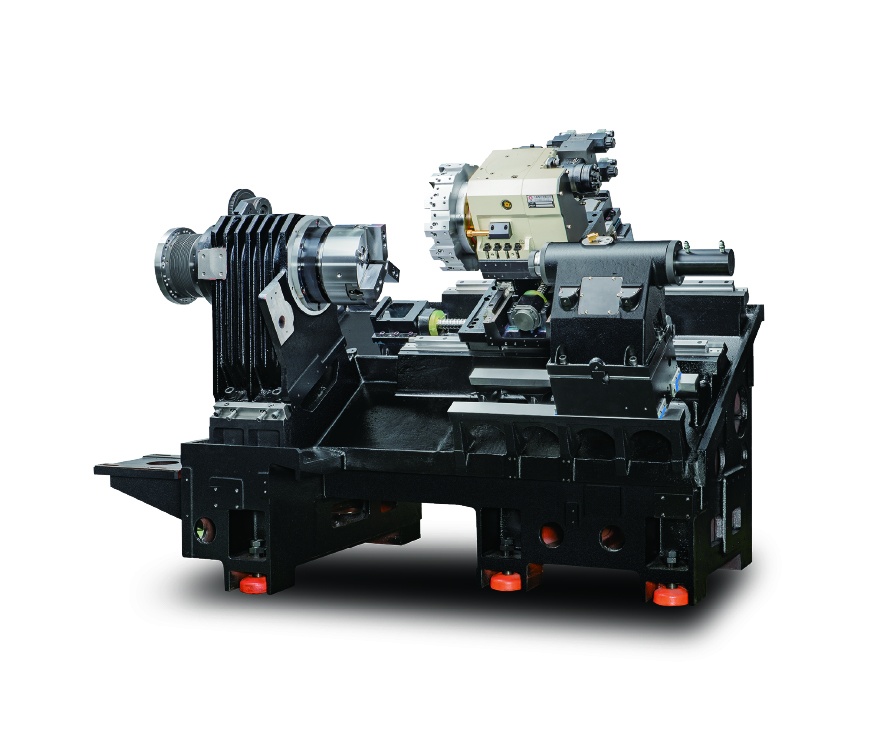

SBL-6/SBL-6M

機型	SBL-6	SBL-6M
規格
床身最大旋徑	Ø530 mm
床鞍最大旋徑	Ø300 mm
最大加工直徑	370 mm	298 mm
最大加工長度	400/600 mm	380/580 mm
主軸
主軸鼻端	A2-6
主軸轉速	4500 rpm
主軸前軸承內徑	Ø100 mm
主軸通孔徑	Ø66 mm
棒材送料最大直徑	Ø51 mm
油壓夾頭	8"/3爪
軸向進給
X軸行程	185+15 mm
Z軸行程	400/600 mm
快速移動(X/Z)	30 M/min
切削進給速率	10 M/min
刀塔
刀塔型式	油壓	動力
刀塔刀數	12
外徑持刀座尺寸	20 mm	VDI 30
搪孔持刀座尺寸	Ø32 mm	Ø25 mm
尾座
尾座行程	350/550 mm
頂心外徑	Ø75 mm
頂心行程	75 mm
頂心錐度	MT4
移動方式	手動
馬達
主軸馬達	9/11 Kw
伺服馬達	1.5 Kw
動力刀塔驅動馬達	無	2.2/3.7
所需動力源	25 KVA
一般規格
液壓箱容量	30 L
水箱容量	160 L
注油機容量	2 L
空壓需求	0.6 Mpa



* 本公司保留機器規格變更之權利，恕不另行通知。
