CNC車床臥式車床

SBL-5/SBL-5M

詢問
詢問

規格

機型 SBL-5 SBL-5M
規格
床身最大旋徑 Ø530 mm
床鞍最大旋徑 Ø300 mm
最大加工直徑 370 mm 298 mm
最大加工長度 400/600 mm 380/580 mm
主軸
主軸鼻端 A2-5
主軸轉速 6000 rpm
主軸前軸承內徑 Ø80 mm
主軸通孔徑 Ø56 mm
棒材送料最大直徑 Ø44 mm
油壓夾頭 6"/3爪
軸向進給
X軸行程 185+15 mm
Z軸行程 400/600 mm
快速移動(X/Z) 30 M/min
切削進給速率 10 M/min
刀塔
刀塔型式 油壓 動力
刀塔刀數 12
外徑持刀座尺寸 20 mm VDI 30
搪孔持刀座尺寸 Ø32 mm Ø25 mm
尾座
尾座行程 350/550 mm
頂心外徑 Ø75 mm
頂心行程 75 mm
頂心錐度 MT4
移動方式 手動
馬達
主軸馬達 9/11 Kw
伺服馬達 1.5 Kw
動力刀塔驅動馬達 無 2.2/3.7
所需動力源 25 KVA
一般規格
液壓箱容量 30 L
水箱容量 160 L
注油機容量 2 L
空壓需求 0.6 Mpa



* 本公司保留機器規格變更之權利，恕不另行通知。

特點

擁有最佳性價比的SBL系列，機體結構紮實，專為精密且高速加工之需求而打造。X與Z軸配置高精密級線性滑軌，軸向快速移動可達30M/Min， 是高速切削的最佳選擇。

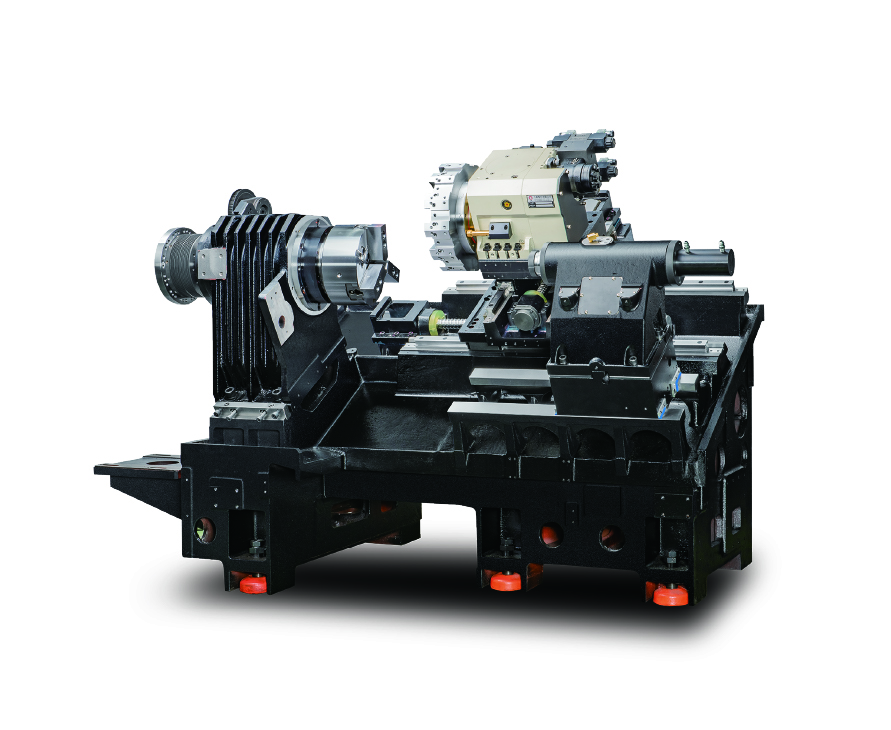

►30度斜背一體式床身設計，剛性優異，操作方便且易於排屑。

►主要機械結構體均採用米漢納鑄鐵，整體剛性強，結構耐重切削。

►X與Z軸為高性能線性滑軌設計，具有高精度、低磨耗及快速移動之特性 。

►軸向系統採用C3研磨級滾珠螺桿，確保加工精度穩定性。

►全密閉式護罩，徹底隔絕切屑及切削液。
