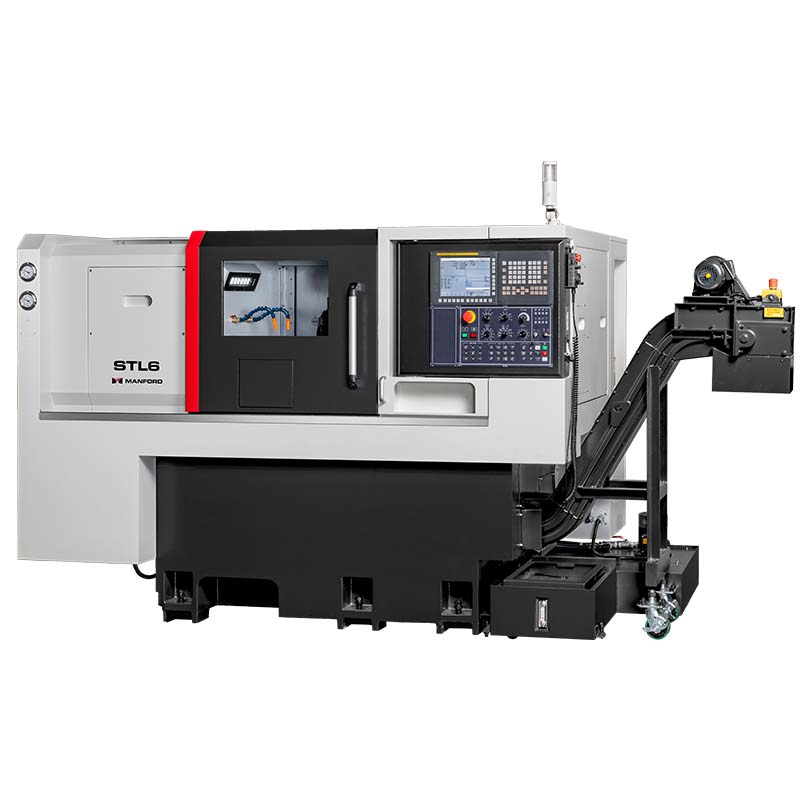

STL-6/STL-6M

機型	STL-6	STL-6M
加工能力
床身最大旋徑	495 mm
床鞍最大旋徑	320 mm
最大加工直徑	320 mm	250 mm
最大加工長度	300/600 mm
兩頂心距離	320/620 mm
主軸
主軸鼻端	A2-6
主軸轉速	3,800 rpm
主軸前軸承內徑	100 mm
主軸通孔徑	62 mm
棒材送料最大直徑	52 mm
油壓夾頭	8"
軸向進給
X軸行程	160+20 mm	140+20 mm
Z軸行程	300/600 mm	600/600 mm
快速移動(X/Z)	24/24 m/min
切削進給速率	1-1,240 mm/min
X/Z滾珠螺桿尺寸	X: Ø32    Z:Ø40
刀塔
刀塔型式	Hydraulic (opt. Servo)	Power VDI 30
刀塔刀數	10	12
刀塔尺寸	25	20
刀座孔徑	32 mm	32 mm
尾座
尾座行程	150 mm
頂心外徑	70 mm
頂心行程	90 mm
頂心錐度	MT4
移動方式	Manual
馬達
主軸馬達	11/15 Kw
伺服馬達	3.0/3.0 Kw
C軸馬達	Nil	M: 3.7/5.5kw
注油機油泵浦	70 W
油壓泵浦	3 HP
冷卻水泵浦	0.75 Kw
排屑機馬達	0.2 Kw
所需動力源	25 KVA	30 KVA
一般規格
液壓箱容量	42 L
水箱容量	100 L
注油機容量	2 L
空壓需求	6 kg/cm2

* 本公司保留機器規格變更之權利，恕不另行通知。
